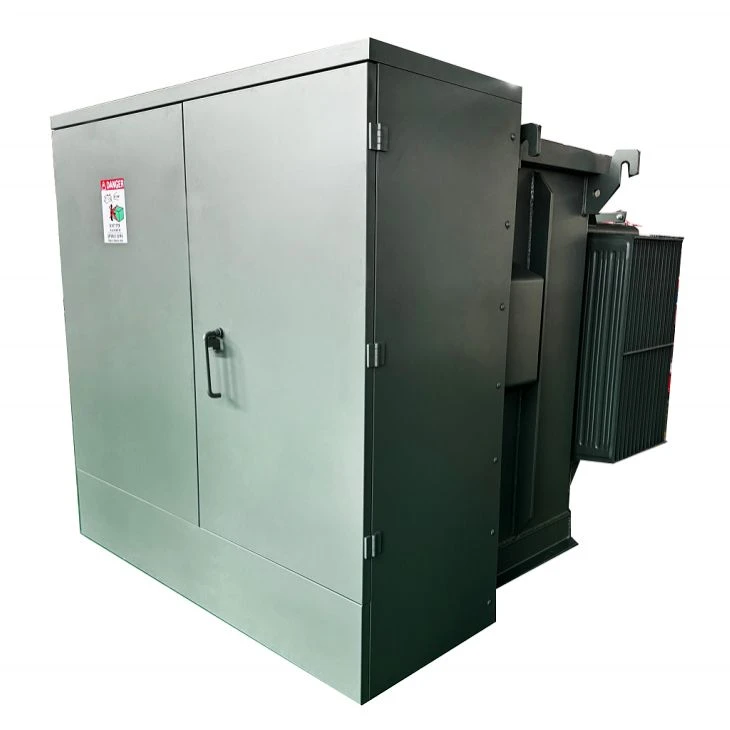

2000 kVA Pad Montajlı Dağıtım Transformatörü-4.16/0.08 kV|ABD 2024





01 Genel

1.1 Proje Tanımı

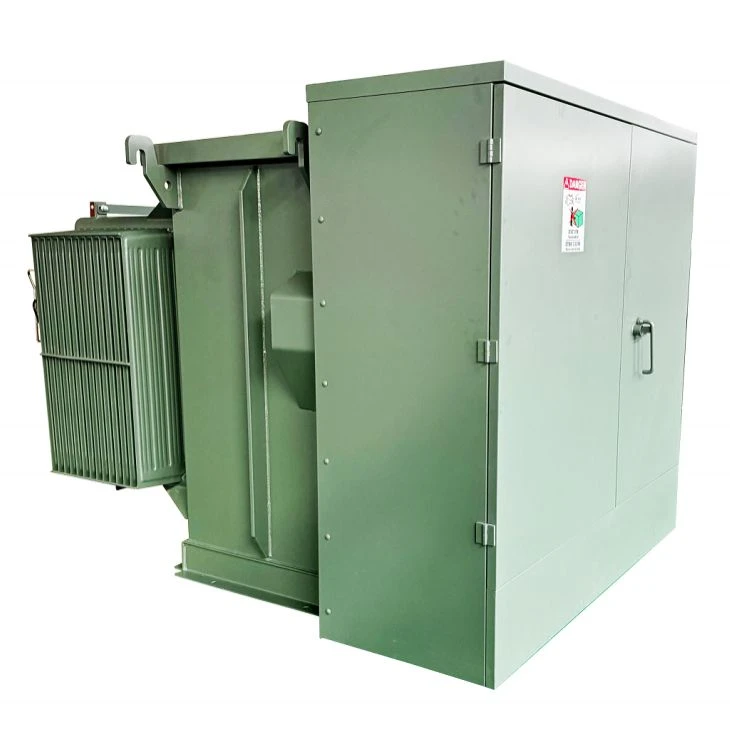

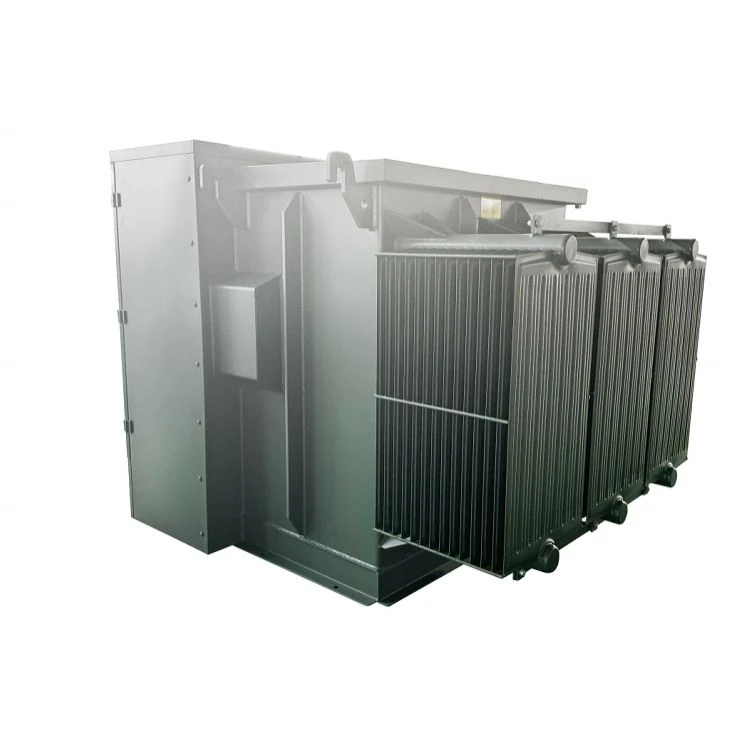

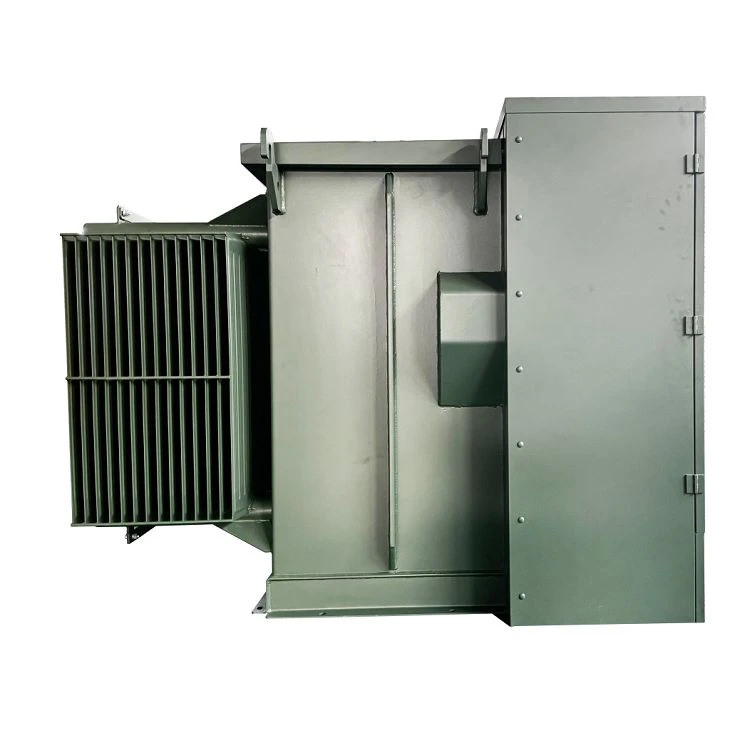

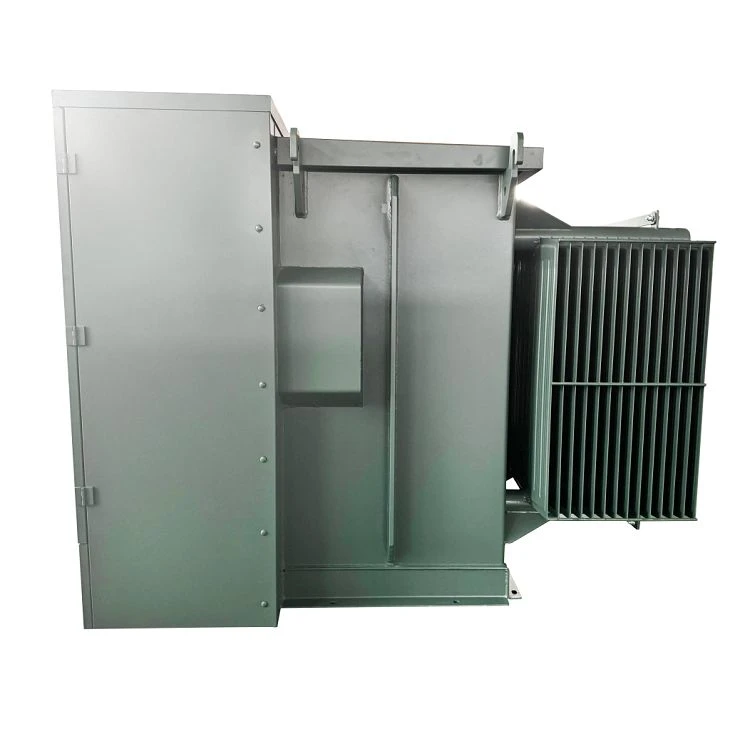

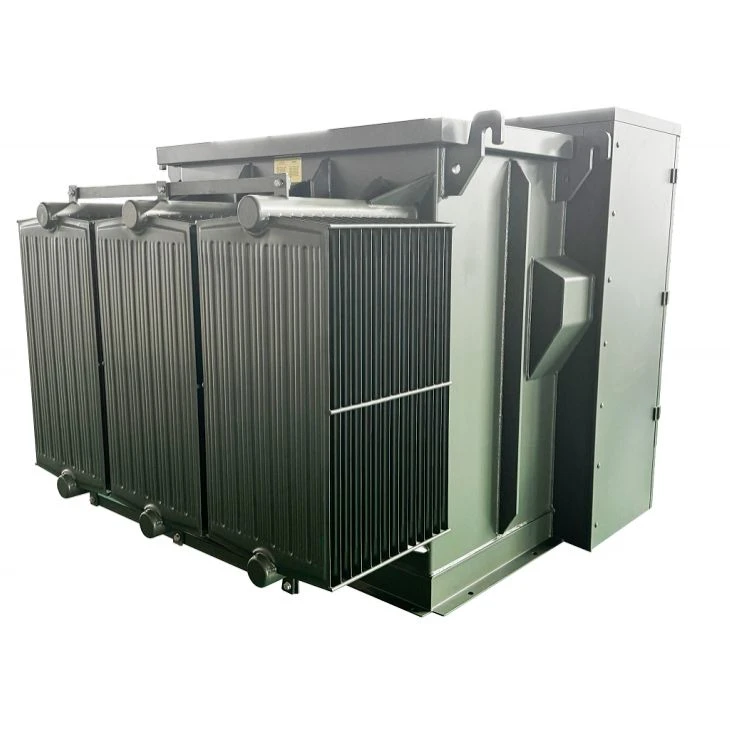

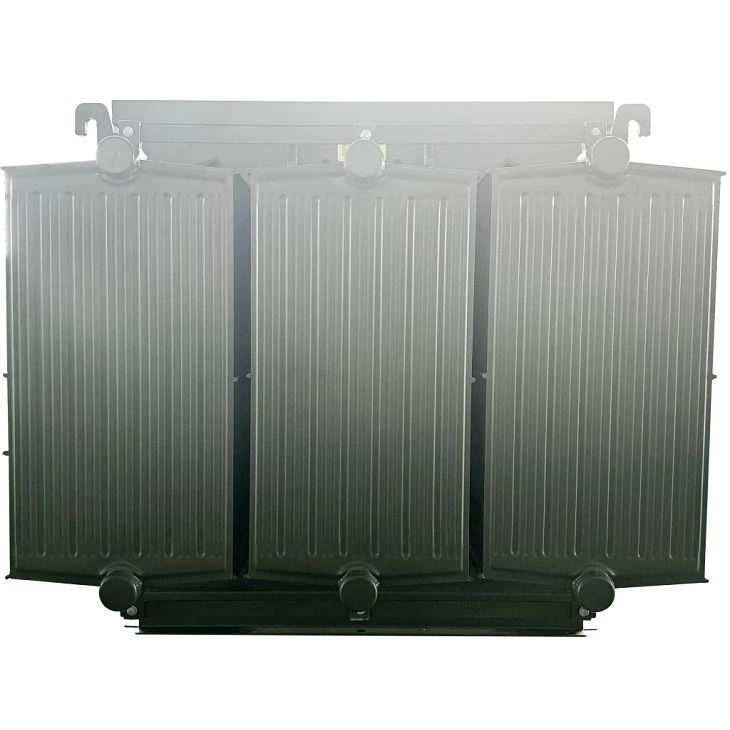

2024 yılında ABD'ye teslim edilen bu 2000 kVA'lık üç-fazlı ped-montajlı dağıtım transformatörleri, IEEE Std C57.12.34-2022 ile uyumlu olacak şekilde üretilmiştir ve DOE 2016 enerji verimliliği düzenlemeleriyle uyumludur. Transformatörde Dyn1 vektör grubuna sahip 4,16 kV birincil ve 480GrdY/277 V ikincil bulunur. Güvenilir performans ve dayanıklılık için bakır sargılar, verimli ısı dağıtımı için KNAN soğutma ve gelişmiş yangın güvenliği ve çevresel sürdürülebilirlik için FR3 doğal ester sıvısı kullanılır.

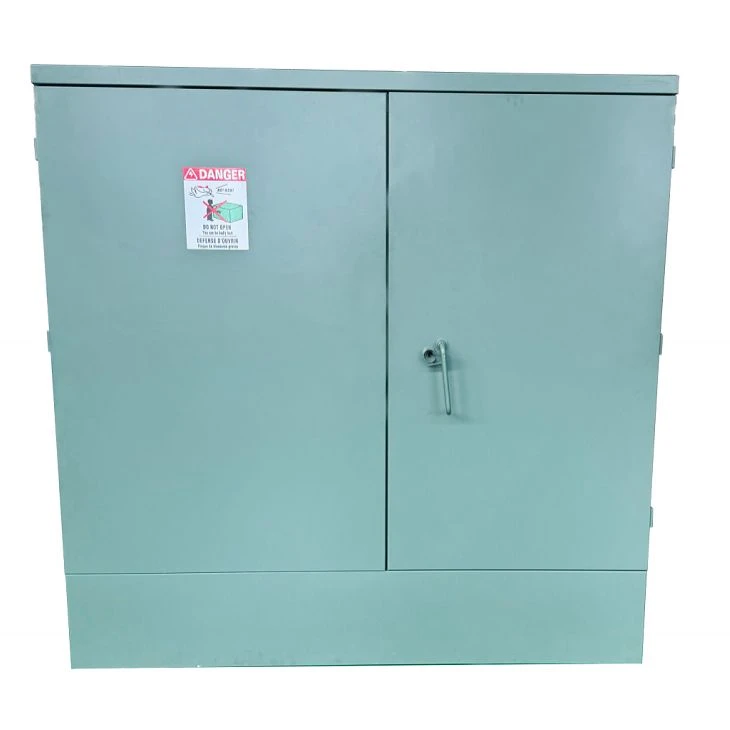

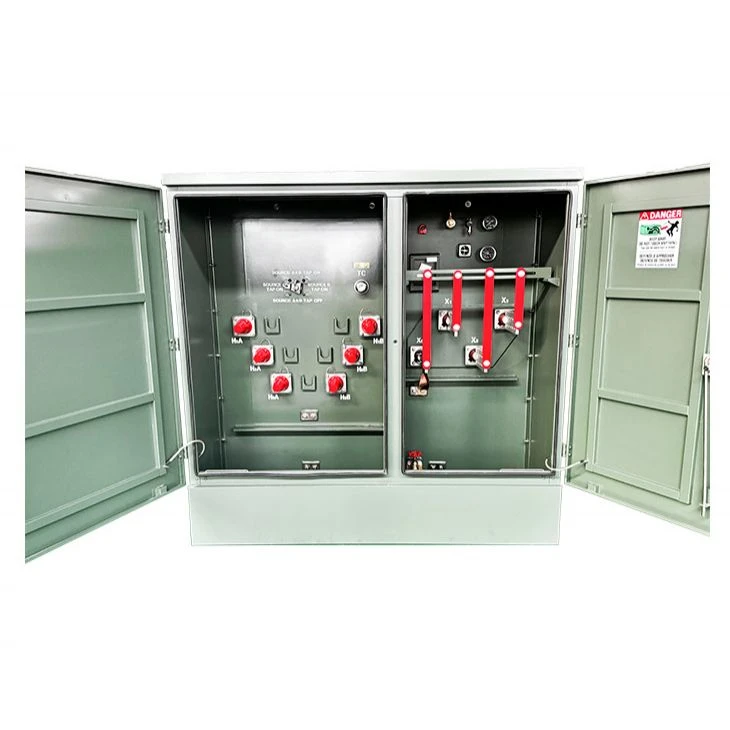

Tasarım, hem güvenli çalışmayı hem de kurulum esnekliğini destekleyen bir döngü besleme sistemine ve{0}önden erişime sahiptir. Ayrıca ±2 × %2,5 voltaj düzenleme aralığına sahip bir-yüksüz kademe değiştirici içerir. %5,75 empedans, 1.350 kW yüksüz kayıp ve 16.000 kW yük kaybıyla bu transformatör, orta-gerilim dağıtım sistemleri için verimli ve kararlı güç dönüşümü sağlar.

Günümüzün hizmet ve endüstriyel ortamlarının taleplerini karşılamak üzere tasarlanan yastığa monteli-dağıtım transformatörlerimiz, güvenlikten veya uzun süreli dayanıklılıktan ödün vermeden-kompakt, düşük-profilli bir tasarım sunar.







1.2 Teknik Şartname

2000kVA üç fazlı ped montajlı trafo özellikleri ve veri sayfası





1.3 Çizimler

2000kVA trifaze ped montajlı trafo boyutları ve ağırlık detayları





02 İmalat

2.1 Çekirdek



2.2 Sarma

4,16 kV ağlar için tasarlanan bu 2000 kVA Dyn1 transformatör bakır sargılar kullanır. HV bobinleri, üstün yalıtım için kağıt-kaplı tel içeren çok-katmanlı sarmal bir yapıya sahiptir. LV folyo sarımı, sürekli yük altında mekanik gücü, ısı dağılımını ve sistem güvenilirliğini artırır.



2.3 Tank



2.4 600AT-Dirsek Tutuculu Konnektör



2.5 Son Montaj



03 Test etme

Rutin Test ve Test Standardı

1. IEEE C57.12.90-2021 Madde 5'e Göre Direnç Ölçümleri

2. IEEE C57.12.90-2021 Madde 6'ya göre Aşama-ilişki Testi

3. IEEE C57.12.90-2021 Madde 7'ye Göre Oran Testleri

4. IEEE C57.12.90-2021 Madde 8'e göre Yük Kaybı Yok ve Yük Akımı Yok

5. IEEE C57.12.90-2021 Madde 9'a Göre Yük Kayıpları, Empedans Gerilimi ve Verimlilik

6. IEEE C57.12.90-2021 Madde 10.5.1'e göre İndüklenmiş Gerilim Dayanım Testi

7. IEEE C57.12.90-2021 Madde 10.6'ya göre Uygulamalı Gerilim Testi

8. Sıvıya Daldırılmış Transformatörler için Basınçla Sızıntı Testi - 15 kPa'da sızıntı testi 12 saat boyunca sızıntı olmadan gerçekleştirilecektir. Kalıcı deformasyon yok.

9. Yalıtım Direnci Ölçümü

10. Yağ Dielektrik Testi





Test Sonucu

HAYIR.	Test Öğesi	Birim	Kabul Değerleri	Ölçülen Değerler	Çözüm
1	Direnç Ölçümleri	%	Maksimum direnç dengesizliği oranı	0.453	Geçmek
2	Oran Testleri	%	Ana kademedeki gerilim oranının sapması: %0,5'ten az veya eşit Bağlantı sembolü: Dyn1	0.05%-0.10%	Geçmek
3	aşama-ilişki testleri	/	Dyn1	Dyn1	Geçmek
4	Yüksüz-kayıplar ve uyarma akımı	% kW	I0 :: ölçülen değeri sağlamak P0: ölçülen değeri sağlayın yük kaybı olmaması toleransı %+0'dir	0.10% 1.390	Geçmek
5	Yük kayıpları empedans voltajı ve verimliliği	% kW kW	t:85 derece Z%: ölçülen değer Pk: ölçülen değer Nokta: ölçülen değer empedans toleransı ±%7,5'tir toplam yük kaybı toleransı %+0'dir Verimlilik %99,51'den az değil	5.62% 15.032 16.422 99.52%	Geçmek
6	Uygulamalı Gerilim Testi	kV	YG: 40kV 60s AG: 10kV 60s	Test voltajında ​​​​çökme meydana gelmez	Geçmek
7	İndüklenmiş Gerilim Dayanım Testi	kV	Uygulanan voltaj (KV): 0.960 Süre(ler):40 Frekans (HZ): 180	Test voltajında ​​​​çökme meydana gelmez	Geçmek
8	Sızıntı Testi	kPa	Uygulanan basınç: 50kPA Süre: 12 saat	Sızıntı yok ve hayır Zarar	Geçmek
9	Yalıtım Direnci Ölçümü	GΩ	HV-LV'den Yere: AG-YG'den Yere: HV&LV'den Zemine:	2.66 3.25 3.72	/
10	Yağ Dielektrik Testi	kV	40'tan büyük veya eşit	53.6	Geçmek





04 Paketleme ve Nakliye

05 Site ve Özet

Scotech'in 2000 kVA'lık üç-fazlı yastığa monteli dağıtım transformatörü, orta-gerilim sistemleri için güvenilir, verimli ve emniyetli güç dönüşümü sağlamak üzere dikkatli işçilik ve sıkı kalite kontrolleriyle üretilmiştir. Hassas-yığılmış çekirdekler, folyo-sarılmış LV bobinleri ve kağıt-yalıtımlı bakır HV sargılarla üretilen bu ürün, düşük gürültü, güçlü yalıtım ve uzun-dönem dayanıklılık sağlar. Sağlam çelik tank, dahili bileşenleri darbelere ve titreşimlere karşı korurken, entegre Bay-O-Net sigortalar ve IEEE 386 uyumlu MOV dirsek aşırı gerilim koruyucuları gelişmiş sistem koruması sağlar.

IEEE Std C57.12.34-2022 ve DOE 2016 verimlilik standartlarını karşılayacak şekilde tasarlanan bu yastığa monteli dağıtım transformatörü, kamu hizmeti ve endüstriyel kullanım için ideal, kompakt, düşük-profilli bir çözüm sunar. Scotech olarak, güvenlik, performans ve çevresel sürdürülebilirliğe öncelik veren ve operasyonlarınızı güvenle destekleyen,-en üst kalitede yastığa monteli dağıtım transformatörleri sunmaya kendimizi adadık.
