3000 kVA Ped Montajlı Transformatör-25/0.6 kV|Kanada 2025

01 Genel

1.1 Proje Açıklaması

3000 kVA trifaze ped montajlı transformatör 2025 yılında Kanada'ya teslim edildi. Transformatörün nominal gücü ONAN soğutmalı 3000 kVA'dır. Birincil voltaj, ±2*%2,5 kademe aralığı (NLTC) ile 25GrdY/14,434 kV'dir, ikincil voltaj 0,6Y/0,347 kV'dir, YNyn0 vektör grubunu oluşturdular.

CSA-sertifikalı ped-montajlı transformatörlerimiz kentsel, ticari ve endüstriyel uygulamalarda emniyetli, güvenilir ve verimli güç dağıtımı için tasarlanmıştır. CSA C227.4:21 standartlarını karşılayacak şekilde tasarlanan bu sağlam üniteler, zorlu hava koşullarında ve yüksek-yüklü ortamlarda üstün performans sunarak Kanada elektrik güvenliği gerekliliklerine tam uyum sağlar.

Kompakt, kurcalanmaya karşı{0}dirençli muhafazalar, gelişmiş soğutma sistemleri ve korozyona{{1}dirençli malzemeler içeren transformatörlerimiz, minimum düzeyde bakımla uzun-vadeli dayanıklılık sağlar. İster yeraltından-{-havai dönüşümlere, yenilenebilir enerji entegrasyonuna, ister şebeke yükseltmelerine olsun, CSA-onaylı ped-montajlı transformatörlerimiz, sıkı testler ve kalite güvencesi ile desteklenen güvenilir güç dağıtım çözümleri sunar.

1.2 Tasarımın Önemli Noktaları

Halka Ana Fiş-Giriş Yapısı Bu transformatör, ağda geçişi hızlı ve esnek hale getiren bir halka ana eklenti kurulumu- ile birlikte gelir; bakımı da daha kolaydır ve operatörler için daha güvenlidir. Yüksek ve Alçak Gerilim Bağlantıları Yüksek-voltaj ve düşük-voltaj arayüzleri dikkatle düzenlenmiştir; kompakt düzen, yük anahtarlarına veya diğer cihazlara bağlanması kolaydır. Yerden tasarruf sağlar ve işleri düzenli tutar. Ön Çıkmaz-Uç Tasarımı Ön çıkmaz tasarım{0}ekstra bir güvenlik katmanı ekler. Operatörler, canlı yüksek gerilim teması konusunda endişe duymadan parçaları inceleyebilir veya işleyebilir. BIL ve Burç Düzenlemesi 125 kV'a kadar yüksek-gerilim BIL, düşük-gerilim dört- delikli burçlar. Sağlam yalıtım, güvenilir performans ve kolay kurulum sağlar-hem kentsel hem de endüstriyel ağlara uygundur.

1.3 Teknik Şartname

3000 kVA ped monteli trafo özellikleri tipi ve veri sayfası

1.4 Çizimler

3000 kVA ped montajlı trafo şeması çizimi ve boyutu.

02 İmalat

	Demir çekirdek:Yastık-monte edilmiş bir transformatörün demir çekirdeği tipik olarak, yüksek-geçirgenlikli silikon çelik laminasyonlardan yapılmış, üç-fazlı beş-uzuvlu istiflenmiş bir çekirdeğe sahiptir. Bu tasarım, yüksüz kaybı ve akı sızıntısını en aza indirmek için kapalı bir manyetik devre oluşturan üç ana kol (üç-fazlı bobinleri sarmak için) ve iki yardımcı yan kol içerir. Lamine katmanlar girdap akımı kayıplarını azaltırken, beş-bacaklı konfigürasyon manyetik dengeyi geliştirerek onu yüksek verimlilik ve düşük gürültülü çalışmayla yük-değişen uygulamalar için ideal hale getirir.
	sarma: Ped-monte edilmiş bir transformatörün sarımı, düşük-voltajlı folyo sarımı ve yüksek-yüksek voltajlı tel sarımından oluşan birleşik bir tasarıma sahiptir. Yüksek-voltaj tarafındaki birincil bobin, dielektrik dayanımını ve soğutma verimliliğini artırmak için yalıtımlı bakır tel ile sarılmıştır. Alçak-voltaj tarafında, ara katman yalıtımlı alüminyum veya bakır folyo sargılar kullanılır; bu, kompakt yapı, azaltılmış kayıplar ve yüksek mekanik stabilite sunar. Bu hibrit sargı konfigürasyonu, zorlu dış mekan uygulamaları için transformatörün verimliliğini ve güvenilirliğini artırır.
	Tankı: Ped- monteli bir transformatörün deposunda, sızıntıları ve çevre kirliliğini önlemek için tipik olarak korozyona-dirençli çelikten yapılmış, içinde bir yağ haznesi ve bir dış muhafaza kabuğu bulunan set halinde yağ tankları kullanılır. Kompakt tank, basınca dayanıklılık için güçlendirilmiş kanatlara ve daha iyi ısı dağılımı için entegre soğutma kanatçıklarına sahiptir. Bu tasarım, dış mekanda çalıştırmada uzun vadeli sızdırmazlık güvenilirliği ve güvenliği sağlarken aynı zamanda çevresel düzenlemelere de uygundur.
	Topraklama Kayışı Bakır:Düşük-empedanslı bir yol-sağlar, böylece beklenmeyen herhangi bir sızıntı, arıza akımı doğrudan toprağa gider, insanları ve ekipmanı güvende tutar. Ayrıca topraklama mükemmel olmadığında ortaya çıkan elektriksel parazitlere ve aşırı gerilimlere de yardımcı olur. Bakır, güçlü ve korozyona dayanıklı, çok iyi iletken; uzun ömürlüdür, zamanla güvenilirdir, çalışırken güvenilmesi kolaydır. CSA Zemin Braketi: Topraklama kablolarını veya şeritlerini bağlamak için standartlaştırılmış montaj noktası; topraklamanın CSA güvenlik standartlarını ve sertifika gerekliliklerini karşılamasını sağlar. Braket tasarımı-sağlamdır, mekanik strese, titreşime, rüzgara ve korozyona dayanıklıdır; Kurulumu ve denetimi kolay, dayanıklı, güvenilir bir topraklama çözümü sağlar.

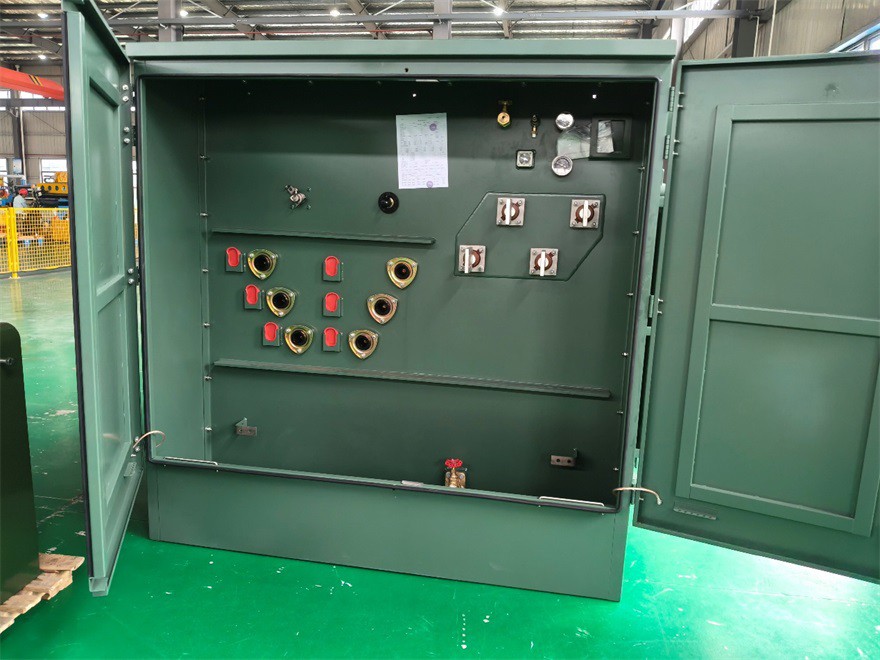

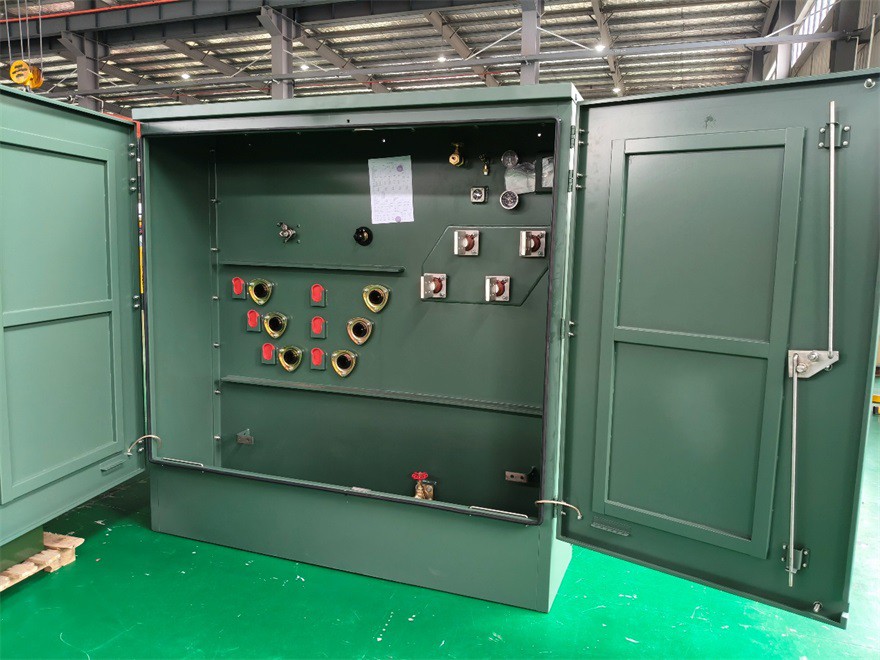

03 Test

HAYIR.	Test Öğesi
1	Direnç Ölçümleri
2	Oran Testleri
3	Aşama-ilişki testleri
4	Yüksüz-kayıplar ve uyarma akımı
5	Yük kayıpları empedans voltajı ve verimliliği
6	Uygulamalı Gerilim Testi
7	İndüklenmiş Gerilim Dayanım Testi
8	Sızıntı Testi
9	Yalıtım Direnci Ölçümü
10	Yağ Testi

04 Paketleme ve Nakliye

4.1 Paketleme

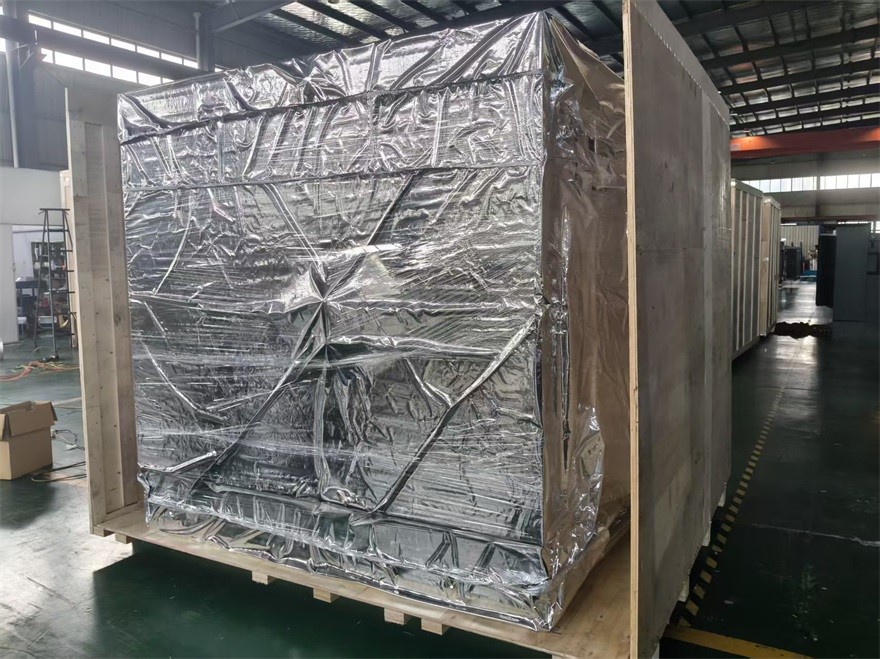

1. 3 fazlı transformatörü tepsiye yerleştirin, folyo torbayla örtün, önce torbayı soldaki açıklıkla kapatın, açıklıktan vakumlayın ve ardından açıklığı kapatın. Paslanmayı önlemek için içine kurutucu koyun.
2. Transformatörün etrafına köşe koruyucuları (köpük/plastik/karton) ekleyin ve koruyucu filmle sarın.
3. Ahşap bir kutuya paketleyin ve kutunun üzerine forklift ve ağırlık merkezi işaretlerini püskürtün.

4.2 Nakliye

Ped- monteli transformatör tahta bir sandık içinde paketlenir ve forklift kullanılarak bir kamyona yüklenir, ardından konteyner limanına taşınır. CIF (Maliyet, Sigorta ve Navlun) şartları kapsamında denizyolu ile varış limanı Montreal, Kanada'ya gönderilir. Tüm süreç, uluslararası nakliye standartlarına uygun olarak neme- dayanıklılık, darbelere dayanıklılık ve güvenli sabitleme sağlar.

05 Performans Avantajları

Yüksek Verimlilik ve Düşük Kayıplar
Verimlilik %99,37'ye ulaşırken-yüksüz durumda ve yük kayıpları düşük kalır-enerji tasarrufu sağlar, işletme maliyetlerini azaltır.

Dayanıklı Alüminyum Sargılar
Alüminyum sargılar, standartlaştırılmış ve{0}uzun ömürlü; hafif, sağlam, minimum bakım. Ağır-işlemler için tasarlanmış olmasına rağmen günlük kullanımda öngörülebilir.

Aşırı Yük Kapasitesi ve Güvenilirlik
Aşırı yükleri iyi idare eder. Ani yüksek yük altında bile stabil kalır. Yüksek güvenilirlik, arıza süresini en aza indirir.

Üç-Fazlı Sistemlerde Dengeli Çalışma
Her üç fazı da dengede tutar. Sorunsuz çalışma, daha az arıza riski. Genel olarak, enerji-verimli, güvenli ve kullanımı kolay-operatörler ona her gün güvenebilirler.
