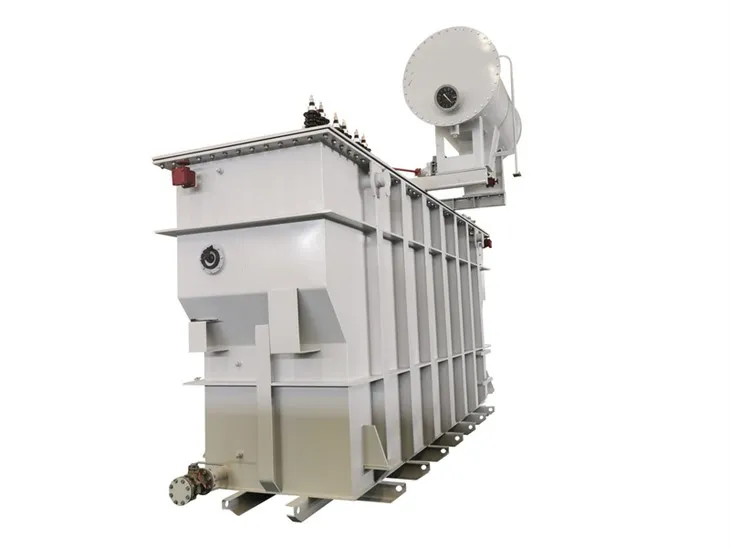

3635 kVA Redresörlü Trafo-22/0.462 kV|Güney Afrika 2022

Doğrultuculu transformatörün yığın çekirdeği, esas olarak manyetik iletkenlik ve transformatörün verimliliğini artırmak için kullanılan çekirdek bileşenlerinden biridir. Lamine bir çekirdek genellikle kalınlığı ve malzemesi girdap ve histerezis kayıplarını azaltacak şekilde dikkatlice tasarlanmış, üst üste istiflenmiş birden fazla silikon çelik levhadan oluşur.

Üretim sürecinde bu silikon çelik levhalar kapalı bir manyetik devre oluşturacak şekilde belirli bir yönde istiflenir. Lamine çekirdeğin tasarımı, enerji kaybını etkili bir şekilde azaltabilir ve transformatörün performansını artırabilir.

Silikon çelik levha, düşük histerezis kaybına ve yüksek mekanik dayanıma sahiptir ve çalışma sırasında transformatörün ürettiği sıcaklık ve titreşime dayanabilir. Makul bir süperpozisyon yöntemiyle yığın çekirdeği, transformatörün çalışma durumunu etkili bir şekilde kontrol edebilir, kararlı bir voltaj çıkışı sağlayabilir ve genel elektrikli ekipmanın çalışma verimliliğini ve güvenilirliğini artırabilir.

Yüksek gerilim sürekli sargısı genellikle demir çekirdeğe sürekli olarak sarılmış çok sayıda yalıtılmış telin dönüşünden oluşur. Çok sayıda dönüşü nedeniyle daha yüksek gerilime dayanabilir, bu nedenle doğrultucu transformatöründe gerilimi arttırıcı rol oynar. Bu sargının tasarımında genellikle yüksek gerilimlerdeki yalıtım gücü dikkate alınır ve çalışma sırasında herhangi bir arıza veya sızıntı sorunu olmayacağından emin olmak için yüksek-kaliteli yalıtım malzemeleri kullanılır. Aynı zamanda, sürekli sargının düzeni ve proses tasarımı, daha iyi elektromanyetik uyumluluğa sahip olmasını ve elektromanyetik paraziti azaltmasını sağlar.

Düşük-voltajlı pasta sarımı, genellikle daha az sayıda dönüşten oluşan ve düşük voltajın çıkış gereksinimlerine uygun olan pasta yapısını benimser. Bu sargı genellikle, üst üste bindirilmiş yalıtım malzemesi ile birbirinden ayrılan çok sayıda disk veya halka tipi iletkenden oluşur. Pasta sarımının tasarımı, ekipmanın stabilitesini ve güvenliğini sağlamak için büyük akımda üretilen ısıyı etkili bir şekilde azaltabilen iyi ısı dağıtım özelliklerine sahiptir. Ek olarak pasta yapısı aynı zamanda sızıntı indüksiyonunu ve empedansını azaltmaya, akım geçiş verimliliğini artırmaya yardımcı olur, böylece doğrultucu transformatörü yük değiştiğinde iyi bir dinamik tepkiyi koruyabilir.

Yağ deposu, iç basınca dayanacak şekilde mekanik dayanıklılık ve sıkı bir sızdırmazlık sağlayan,{0}birbirine kaynaklanmış yüksek mukavemetli çelik plakalardan yapılmıştır. Yağ tanklarının üst kısmında, transformatör yağının genleşmesini ve büzülmesini dengelemeye yardımcı olan ve aşırı iç basıncı önleyen bir yağ koruyucu bulunur. Yağ deposunun alt kısmı, bakım sırasında yağın boşaltılması için bir tahliye vanasıyla donatılmıştır. Üst kısımda nem girişini önlerken iç ve dış basıncı dengelemek için bir havalandırma veya gaz rölesi bulunabilir.
