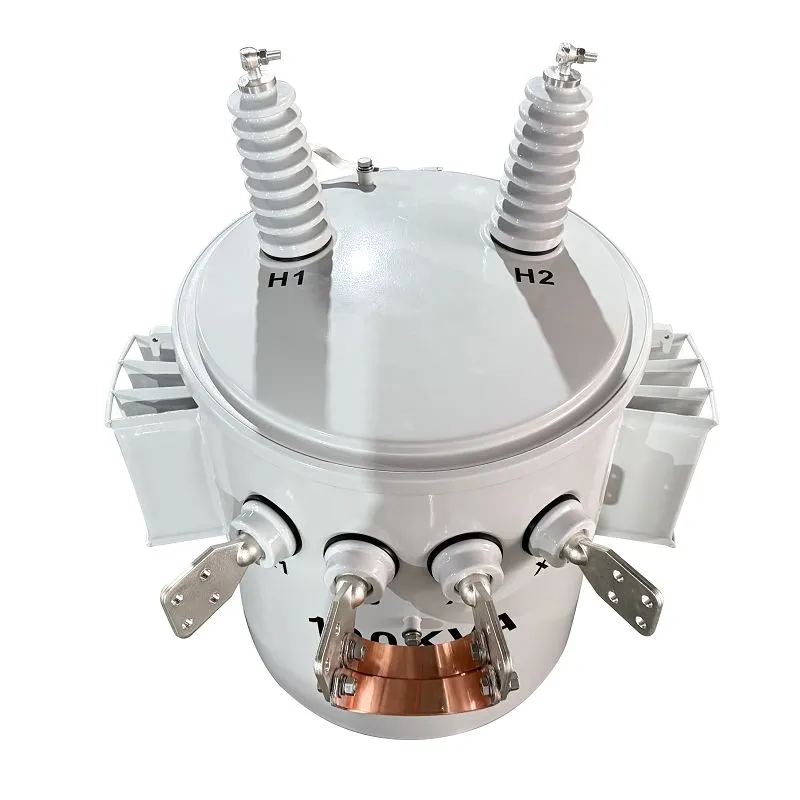

100 KVA Işık Direği Trafosu-13.8/0.12*0.24 KV|ABD 2025

01 Genel

1.1 Proje Tanımı

100 kVA ışık direği transformatörüdaha yoğun yerleşim alanları veya küçük ticari tesisler gibi daha yüksek-kapasiteli yükleri beslemek amacıyla 13,8 kV üç-fazlı havai dağıtım sistemlerine yöneliktir. Aynı zamanda IEEE C57.12.20 ile uyumludur, mineral yağ yalıtımlı ONAN soğutma ve yüksek-gerilim bakır ve alçak-alüminyum sargılara sahiptir. İkincil çıkış 120/240 V'tur. Yüksüz kayıp yaklaşık 0,25 kW, yük kaybı 0,897 kW olup, toplam 1,147 kW kayıpla sonuçlanırken verimlilik %98'in üzerinde kalır.

Empedans %2,86 olup standart dağıtım transformatörleriyle tutarlıdır. Bu ünite aynı zamanda bir NLTC-yüksüz kademe değiştirici ile donatılmıştır ve onun çıkarma polaritesi ve Ii0 vektör grubu, 50 kVA ışık kutbu transformatörü ile aynı düzenden faz hizalamasını sağlar. Bu iki transformatör birlikte yüksek verimlilik, düşük kayıplar ve mükemmel uyarlanabilirlik sunarak Kuzey Amerika dağıtım ağları için güvenli ve güvenilir güç sağlar.

1.2 Teknik Şartname

100kVA ışık direği trafosu özellikleri ve veri sayfası

1.3 Çizimler

100kVA tek fazlı ped montajlı trafo şema çizimi ve boyutu.

02 İmalat

2.1 Çekirdek

2.2 Sarma

HV sargısı, üstün dielektrik mukavemeti ve 105 dereceye kadar termal direnç için emaye kaplamayla yalıtılmış, yüksek-saflıkta bakır iletken kullanan eşmerkezli katmanlarla tasarlanmıştır. LV sargısı, ağır yük koşullarında geniş yüzey alanı, gelişmiş soğutma ve istikrarlı elektrik performansı sunan alüminyum şerit kullanır.



2.3 Tank

Tank, silindirik gövdeli ve çıkarılabilir kubbeli kapaklı, yumuşak çelikten üretilmiş olup RAL7035 boyayla kaplanmıştır. Hiçbir inceleme veya servis açılmasına izin verilmez. Tanka en az 3,4 mm kalınlığında iki güçlü montaj braketi kaynaklanmıştır. Uçlar uygun bir uyum için bükülmüştür. Tüm kaynaklar düzgün ve pürüzsüz olmalıdır. Deliksiz olmalı ve kaynak sonrası taşlanmalıdır.



2.4 Son Montaj

1. Sarma Düzeneği:Uygun hizalama ve yalıtım bütünlüğü sağlayacak şekilde HV/LV sargılarını lamine çekirdeğin üzerine kaydırın.
2. Elektrik Bağlantıları:Sargı kablolarını kademe değiştiriciye, burçlara ve diğer bileşenlere bağlayın, ardından bağlantıları sabitleyin ve yalıtın.
3. Çekirdek-Bobin Kurutma:Birleştirilmiş aktif parçayı (çekirdek + sargılar) nemi uzaklaştırmak amacıyla vakumlu ısıtma için bir kurutma fırınına yerleştirin.
4. Tank Kurulumu:Kurutulmuş aktif parçayı tankın içine kaldırın, güvenli bir şekilde konumlandırın ve tank duvarlarının uygun şekilde yalıtıldığından emin olun.
5. Aksesuar Montajı:Burçları, basınç tahliye vanasını ve diğer aksesuarları takın, ardından sızıntı olup olmadığını kontrol edin.
6. Yağ Doldurma ve Yerleştirme:Yalıtım yağını vakumla-doldurun, gazı alın ve yağ seviyelerini ve dielektrik dayanımını kontrol etmeden önce çökelmesini bekleyin.





03 Test

Test Standardı ve Rutin Test

IEEE C57.12.20-2017: 500 kVA ve Daha Küçük Havai Tip Dağıtım Transformatörleri için IEEE Standardı; Yüksek Gerilim,34500 V ve Altı; Alçak Gerilim,7970/13 800YV ve Aşağısı
IEEE C57.12.90-2021: Sıvıya Daldırılmış Dağıtım, Güç ve Düzenleme Transformatörleri için IEEE Standart Test Kodu
CSA C802.1-13(R2022): Sıvı dolu dağıtım transformatörleri için minimum verimlilik değerleri


1. Direnç Ölçümleri
2. Oran Testleri
3. Polarite Testi
4. Yük Kaybı Yok ve Yük Akımı Yok
5. Yük Kayıpları ve Empedans Gerilimi
6. Uygulamalı Gerilim Testi
7. İndüklenmiş Gerilim Dayanım Testi
8. Yalıtım Direnci Ölçümü
9. Sıvıya Daldırılmış Transformatörlerde Basınçla Sızıntı Testi
10. Yağ Dielektrik Testi


04 Paketleme ve Nakliye

05 Site ve Özet

100 kVA tek-fazlı direğe- monte edilen transformatör, Kuzey Amerika havai dağıtım ağlarında kullanılır. Evler ve küçük işletmeler için güvenilir güç sağlar. ONAN yağ soğutmasını kullanır. Sargılar yüksek-kaliteli bakır ve alüminyumdan yapılmıştır. Tank güçlüdür ve uzun süreli kullanım için yalıtılmıştır. Voltaj ayarı için yüksüz bir-kademe değiştiricisi vardır. Transformatör kararlı ve verimli çalışır. Scotech her transformatörü özenle yapar. Her ünite uluslararası standartlara uygundur.
