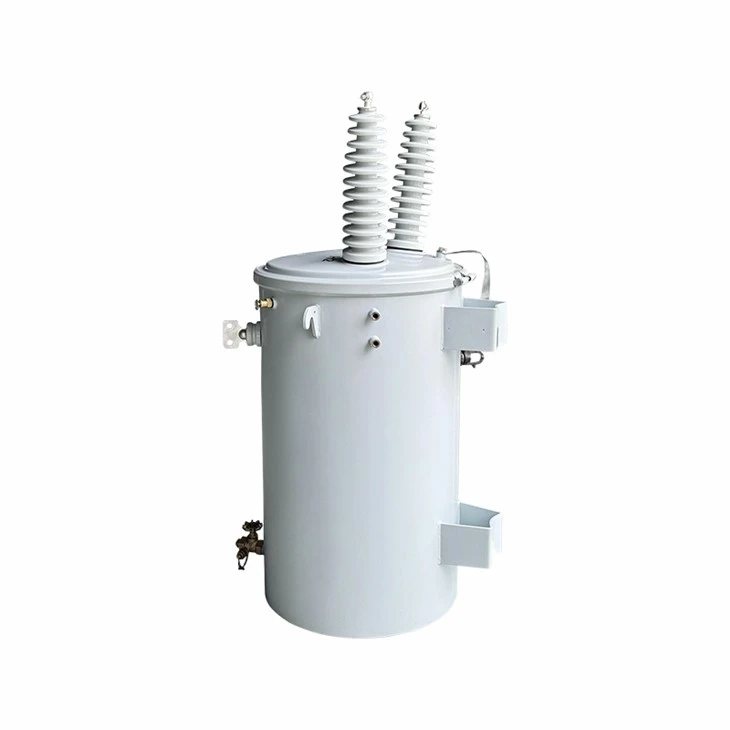

50 kVA Direğe Monteli Transformatörler-34.5/0.48 kV|Kanada 2024

01 Genel

1.1 Proje Arka Planı

Bu 50kVA tek fazlı direğe monteli transformatör, Temmuz 2024'te Kanada'ya ihraç edildi. Direğe monteli transformatörün nominal gücü 50 kVA, birincil voltajı 34,5 kV ve ikincil voltajı 0,48y/0,277 kV'dir. Batılı gelişmiş ülkelerde ve Güneydoğu Asya'da, Kuzey ve Güney Amerika'da dağıtım transformatörü olarak çok sayıda tek-fazlı direğe monte transformatörler bulunmaktadır. Dağıtılmış güç kaynağına sahip dağıtım ağlarında, tek-fazlı transformatörlerin dağıtım transformatörleri olarak büyük avantajları vardır. Düşük-voltaj dağıtım hatlarının uzunluğunu azaltabilir, hat kayıplarını azaltabilir, güç kaynağının kalitesini iyileştirebilir, enerji{12}}verimli bobin çekirdek yapısı tasarımını kullanabilir, transformatör, sütuna monte süspansiyon kurulumunun kullanımıyla karakterize edilir, küçük boyut, küçük altyapı yatırımı, düşük-voltajlı güç kaynağı yarıçapını azaltabilir, düşük{14}}düşük voltajlı hat kaybını %60'tan fazla azaltabilir. Transformatör tamamen kapalı bir yapıya, güçlü aşırı yük kapasitesine, sürekli çalışmada yüksek güvenilirliğe, basit bakıma ve uzun hizmet ömrüne sahiptir.

Tek-fazlı direğe monteli transformatörler kırsal elektrik şebekeleri, uzak alanlar, dağınık köyler, tarımsal üretim, aydınlatma ve güç tüketimi için uygundur ve aynı zamanda demiryolları ve kentsel elektrik şebekelerindeki kolon dağıtım hatlarının enerji-tasarruflu dönüşümü için de kullanılabilir.

1.2 Teknik Şartname

50 kVA tek fazlı direk montajlı trafo özellikleri ve veri sayfası

1.3 Çizimler

50 kVA direğe monteli trafo şema çizimi ve ölçüleri.

02 İmalat

2.1 Çekirdek

Çekirdek malzeme, yüksek geçirgenliğe sahip, mineral oksit yalıtımlı, yüksek-kaliteli, soğuk-haddelenmiş tanecikli-yönlendirilmiş silikon çelikten yapılmıştır. Aynı manyetik alan gücü altında manyetik akı daha etkili bir şekilde iletilebilir, böylece transformatörün çalışma verimliliği arttırılabilir. Tane yönelimli silikon çelik levha, yüksek-kaliteli malzeme işleme ve yönlendirme tasarımı sayesinde histerezis kaybını önemli ölçüde azaltabilir, böylece transformatör yüksek yük koşullarında yüksek verimliliği koruyabilir. Silikonlu çelik levhanın kesme ve istifleme işleminin kontrol edilmesiyle kayıp seviyesi, yüksüz akım ve gürültü en aza indirilir.

2.2 Sarma

Folyo sarımı, geleneksel yuvarlak teller yerine ince folyolar kullanılarak sarımdaki akım ve ısı kayıplarını önemli ölçüde azaltabilir. Folyo sargının yapısı daha iyi ısı dağılımına yardımcı olur, sargının sıcaklık artışını azaltır ve transformatörün uzun-vadeli kararlılığını ve güvenilirliğini artırır. Folyo sargıların elektriksel ve manyetik özellikleri nedeniyle yüksek frekanslı uygulamalarda daha iyi performans göstererek yüksek frekans kayıplarını azaltırlar. Geleneksel yuvarlak sarımla karşılaştırıldığında folyo sarımın yapısı gürültüyü ve titreşimi azaltabilir.

2.3 Tank

İşlemenin doğruluğunu sağlamak için yüksek-hassas lazer kesim makinesi ve CNC delme, azaltma, katlama ve diğer ekipmanlar, sonraki kaynak kalitesini sağlamak için çelik levha kenar taşlama veya çapak alma işlemi kesildikten sonra. Kaynak, ark kaynağı (MIG kaynağı, TIG kaynağı gibi) veya gaz korumalı kaynak (GMAW) kullanılarak yapılır ve kaynak işlemi, kaynağın sağlamlığını ve sıkılığını sağlar. Kaynak tamamlandıktan sonra, kaynak görsel olarak incelenir ve sızıntı noktalarını önlemek ve kaynak kusuru olmadığından emin olmak için-tahribatsız testler (X{-ışını veya ultrasonik test gibi) gerçekleştirilir. Tankın içine ve dışına korozyon önleyici-kaplama uygulayın. Yaygın işleme yöntemleri arasında korozyon direncini artırmak için pas önleyici boya püskürtme veya sıcak daldırma galvanizleme yer alır.

2.4 Son Montaj

03 Test

1. Tüm bağlantılarda ve kademe konumlarında oran

2. Polarite testi

3. 85 dereceye düzeltilmiş %100 nominal voltajda-yüksüz kayıplar

4. %100 nominal gerilimde heyecan verici akım

5. Nominal akımdaki yük kayıpları ve empedans 85 dereceye düzeltildi

6. Uygulanan voltaj

7. İndüklenen voltaj

8. Trafo tankı sızıntısı-tespit testi.

Test Sonucu

04 Paketleme ve Nakliye

05 Site ve Özet

Mükemmel performansı, güvenilir kalitesi ve çok yönlü uygulanabilirliği ile tek-fazlı direğe-monte transformatör, kentsel ve kırsal güç dağıtım ağlarının yanı sıra çeşitli endüstriyel senaryolarda yaygın olarak kullanılmaktadır. Sadece güç sistemlerinin operasyonel verimliliğini artırmakla kalmıyor, aynı zamanda kullanıcılara istikrarlı ve güvenli bir elektrik deneyimi sunuyor. Daha akıllı ve daha verimli bir enerji geleceği inşa etmek için sizinle el ele çalışarak, yüksek-kaliteli ürünler ve profesyonel hizmetler sunmaya kararlıyız!
